Kirjeldus
Tehnilised parameetrid

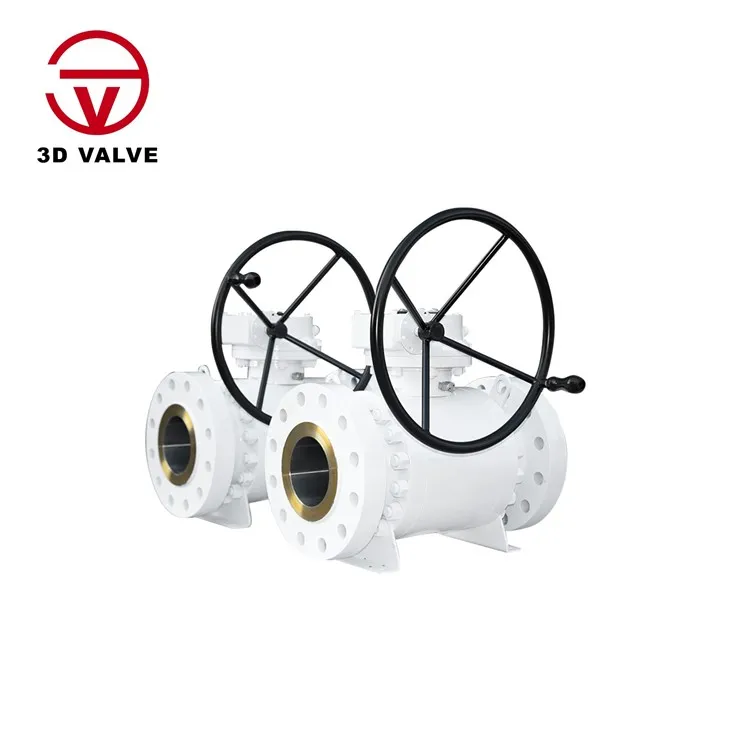

SelleAvamere-klassi kõrgsurvega kuuliklappon kõrge kvaliteediga konstrueeritud klapi tüüp, mis on mõeldud kõrgsurve, korrosioonikindluse ja pika eluea avamere ja veealuse teenuse tagamiseks.
Põhifunktsioonid
1. API 6D nõuetele vastav disain
2. trunnionile kinnitatud pallimehhanism
3. avamere optimeeritud ääriku disain
4. korrosioonikindlus karmile merekeskkonnale
5. topelt isolatsioon ja null leke
6. kõrgsurve terviklikkus
Tehnilised spetsifikatsioonid
|
Parameeter |
Spetsifikatsioon |
|
Suurusevahemik |
2 "~ 48" (DN50 ~ DN1200) |
|
Rõhureiting |
Klass 150 ~ Klass 2500 (PN16 ~ PN420) |
|
Temperatuurivahemik |
-196 kraad ~ 550 kraad |
|
Lõppühendused |
RF, RTJ, BW, SW jne |
| Istmematerjalid | Ptfe, Peek, Inconel 625\/Stelliit |
| Aktiveerimine | Käsiraamat, pneumaatiline, hüdrauliline, elektriline jne |
|
Standardid |
API 6D, ASME B16.34, ISO 17292, NACE MR0175\/MR0103 |
Rakendused
- Nafta- ja gaasi tootmine (veealuste jõulupuud, torujuhtmekollektorid, püstikud)
- Gaasi kõrgsurveülekanne ja ladustamine (HP\/HT reservuaarid)
- FPSO (ujuv tootmise ladustamine ja mahalaadimine) veresoonte torustik
- Veeldatud maagaasi klemmid ja krüogeensed ülekandesüsteemid
- Keemiline süstimine, veevoolu ja hüdraulilised juhtimissüsteemid
- Merevee süstimine ja keemilised süstimisliistud
Sertifikaadid ja testimine
- API 6D monogrammi sertifikaat
- NACE MR0175\/MR0103 hapu teeninduskeskkondade jaoks
- Tuleohutu API 607\/6FA vastavus
- 100% hüdrostaatiline kesta\/istme testimine (4x disainirõhk)
- Fugiitiivsed heitkoguste testimine ISO kohta 15848-1 (lekkeklass AH\/BH)
- DNV-GL, ABS ja Lloyds Registri sertifikaadid avamere kasutamiseks
